HSK・T旋削工具SBT(外径・正面削り用)
SBT角型ツールホルダーは、軸方向、三軸、右ねじ式で、多用途加工に対応します。通常はHSK63TとHSK100Tを製造していますが、他のシャンクをご希望の場合は、サイズをお知らせください。その他の特殊ツールホルダーもカスタマイズ可能ですので、図面または詳細なご要望をお送りください。

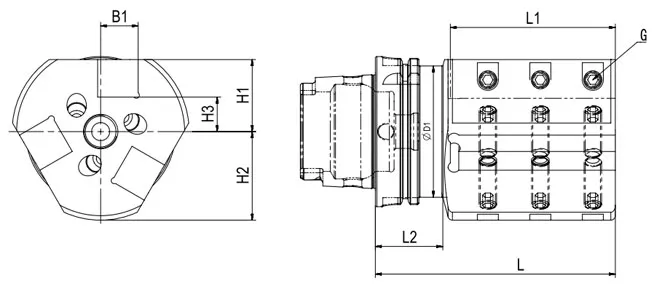

| サイズ | L | L1 | L2 | D1 | B1 | H1 | H2 | H3 | G | Kg |
| HSK50T-SBT2020R-105 | 105 | 60 | 42 | 41.5 | 20 | 35 | 43.5 | 15 | M10 | 2.3 |
| HSK50T-SBT2020L-105 | 105 | 60 | 42 | 41.5 | 20 | 35 | 43.5 | 15 | M10 | 2.3 |
| HSK63T-SBT2020R-105 | 105 | 60 | 42 | 52.5 | 20 | 35 | 43.5 | 15 | M10 | 2.6 |
| HSK63T-SBT2020L-105 | 105 | 60 | 42 | 52.5 | 20 | 35 | 43.5 | 15 | M10 | 2.6 |
| HSK63T-SBT2525R-125 | 125 | 70 | 42 | 52.5 | 25 | 43 | 53 | 18 | M12 | 4.4 |
| HSK63T-SBT2525L-125 | 125 | 70 | 42 | 52.5 | 25 | 43 | 53 | 18 | M12 | 4.4 |
| HSK100T-SBT2525R-160 | 160 | 110 | 45 | 87.5 | 25 | 48 | 59 | 23 | M12 | 8.9 |
| HSK100T-SBT2525L-160 | 160 | 110 | 45 | 87.5 | 25 | 48 | 59 | 23 | M12 | 8.9 |
