CNC旋削加工で使用される工具システムの構成と構造は、工作機械ホルダーのタイプ、工具タイプ、工具システムにパワードライブが必要かどうかなどの要因に関連しています。

CNC旋盤は、ツールマガジンとして垂直または水平のタレットツールホルダーを使用することがよくあります。ツールマガジンの容量は4〜8個です。それらは一般に加工プロセスシーケンスに従って配置され、自動ツール変更を実現します。

シンプルな構造と速いツールの変更が特徴です。ツールの変更には1〜2秒しかかかりません。一般に、類似性の高い部品を処理するときにツールを変更する必要はありません。

さまざまな種類の部品を処理するときは、ツールを再インストールするか、タレットツールホルダー全体を交換する必要があります。

これは、工作機械ホルダー (タレットツールホルダーなど) 、ツールホルダーベース、事前に調整可能なクイックチェンジツールホルダーで構成されています。事前に调整可能なツールホルダーとツール。

ドイツ語DIN69880標準ツールシステム (VDIツールホルダー) は、固定ツールホルダーとパワードツールホルダーの2種類に分けられます。高い再現性のある位置決め精度、優れたクランプ剛性、および強力な互換性の特性を備えています。旋盤状のディスク型ツールホルダーの端面取り付けに適しています。ナイフ柄の場合。

2. VDIツールホルダータイプ:

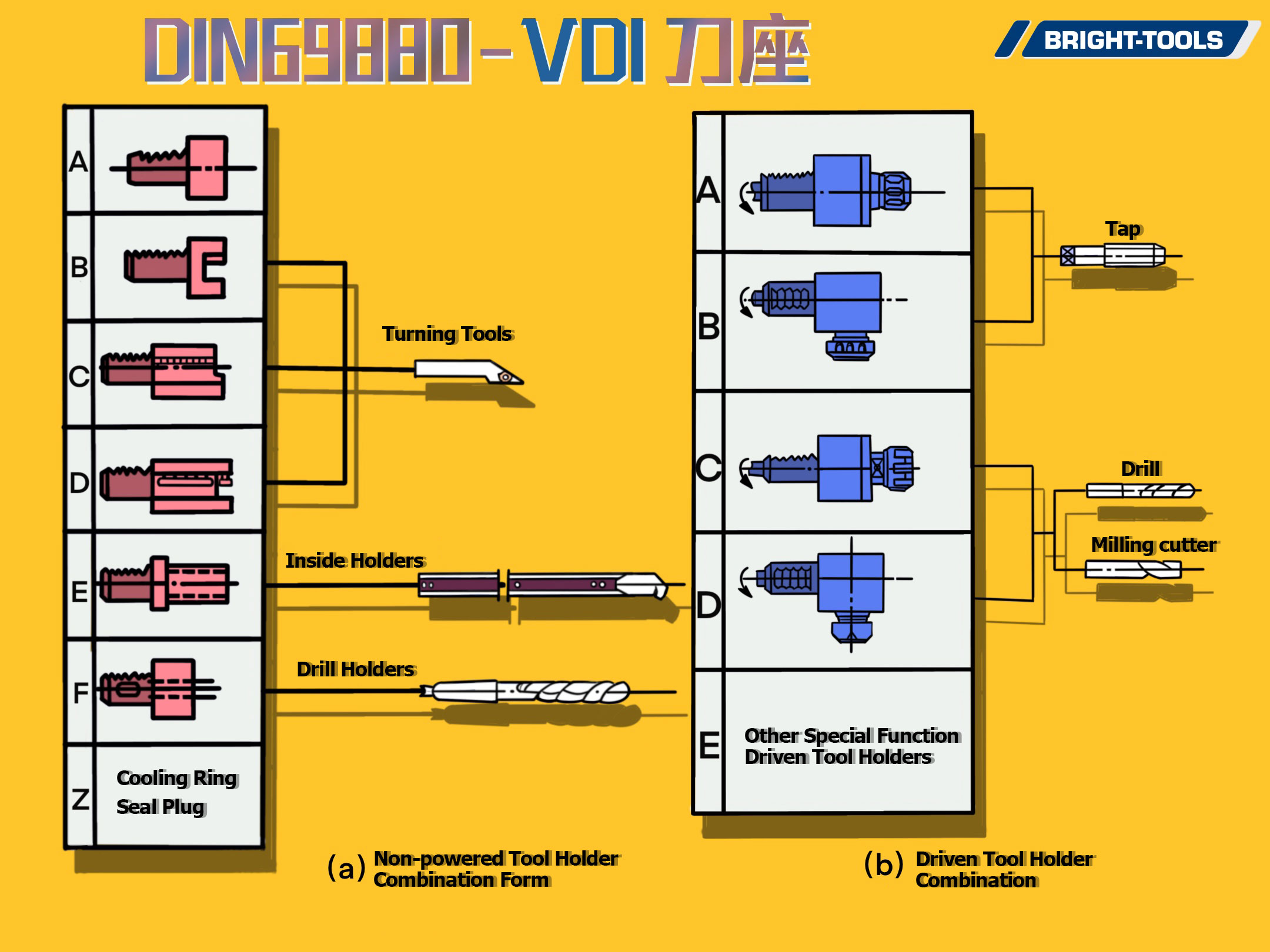

VDI tool holder type

3. VDIハンドルの接続図:

VDI handle connection diagram

4. VDIプロダクト仕様:

ハンドルによって分類される: VDI:16/20/25/30/40/50/60

ツールエンドで分類:

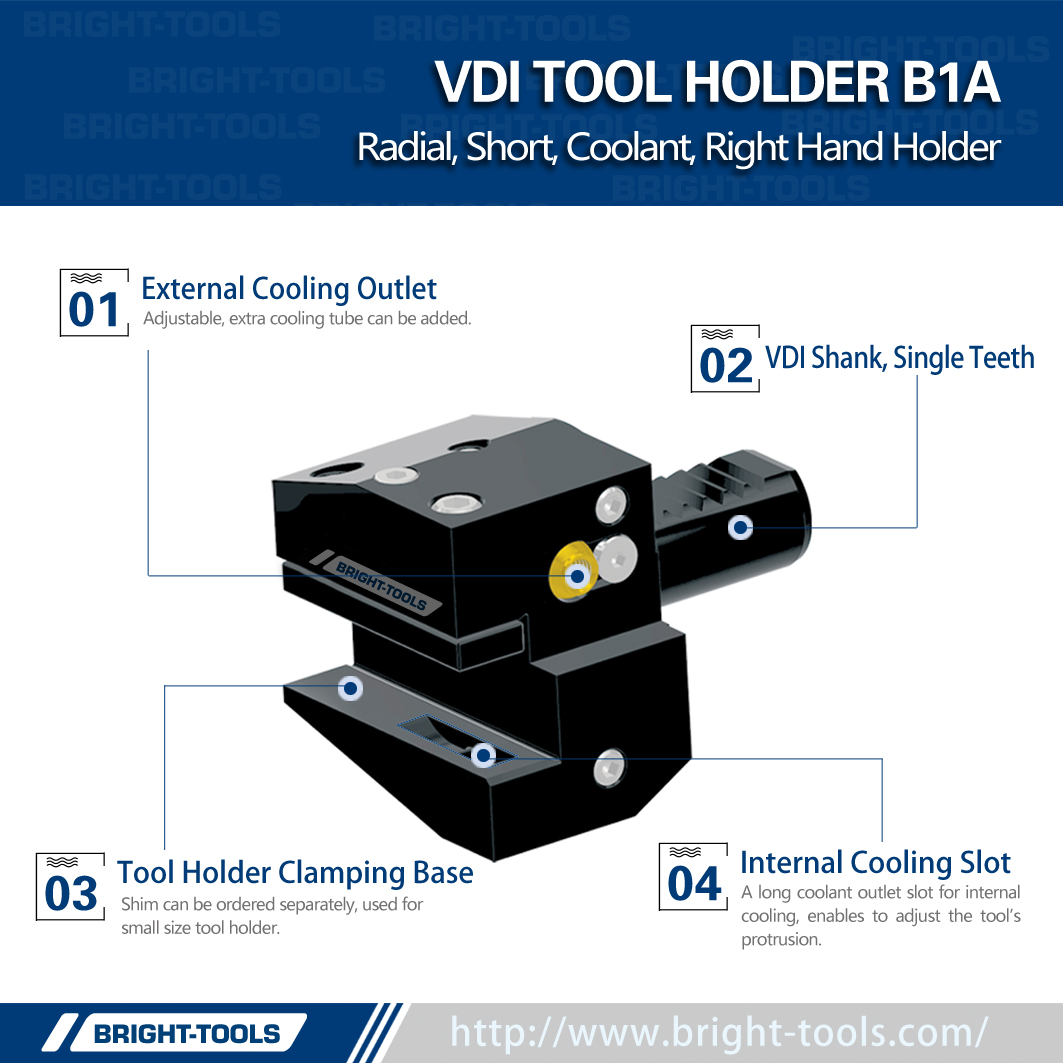

タイプB: 横ツールホルダー; タイプC: 縦ツールホルダー; ---- はさまざまな回転ツールをインストールします。

タイプE: さまざまなタイプの内部穴回転ツールを備えています。

タイプF: モールスドリルビットを装備。

タイプZ: シーリングプラグを取り付けます。

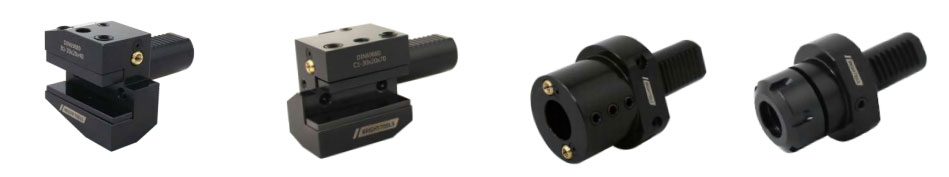

Install sealing plug

5.Jinjieの利点VDIツールホルダー:

1) VDIインターフェイスは特別な熱処理および高精度の粉砕を受けました。

2) VDIツールホルダーはスペースを節約し、マルチツールホルダーの設計を容易にします。

3) ツールホルダーの交換は、ダウンタイムを減らすために高速です。

4) Jinjieは常にVDI製品をバッチで在庫しており、配送速度は超高速です! ! !


6.JinjieワークショップのVDI制作写真:

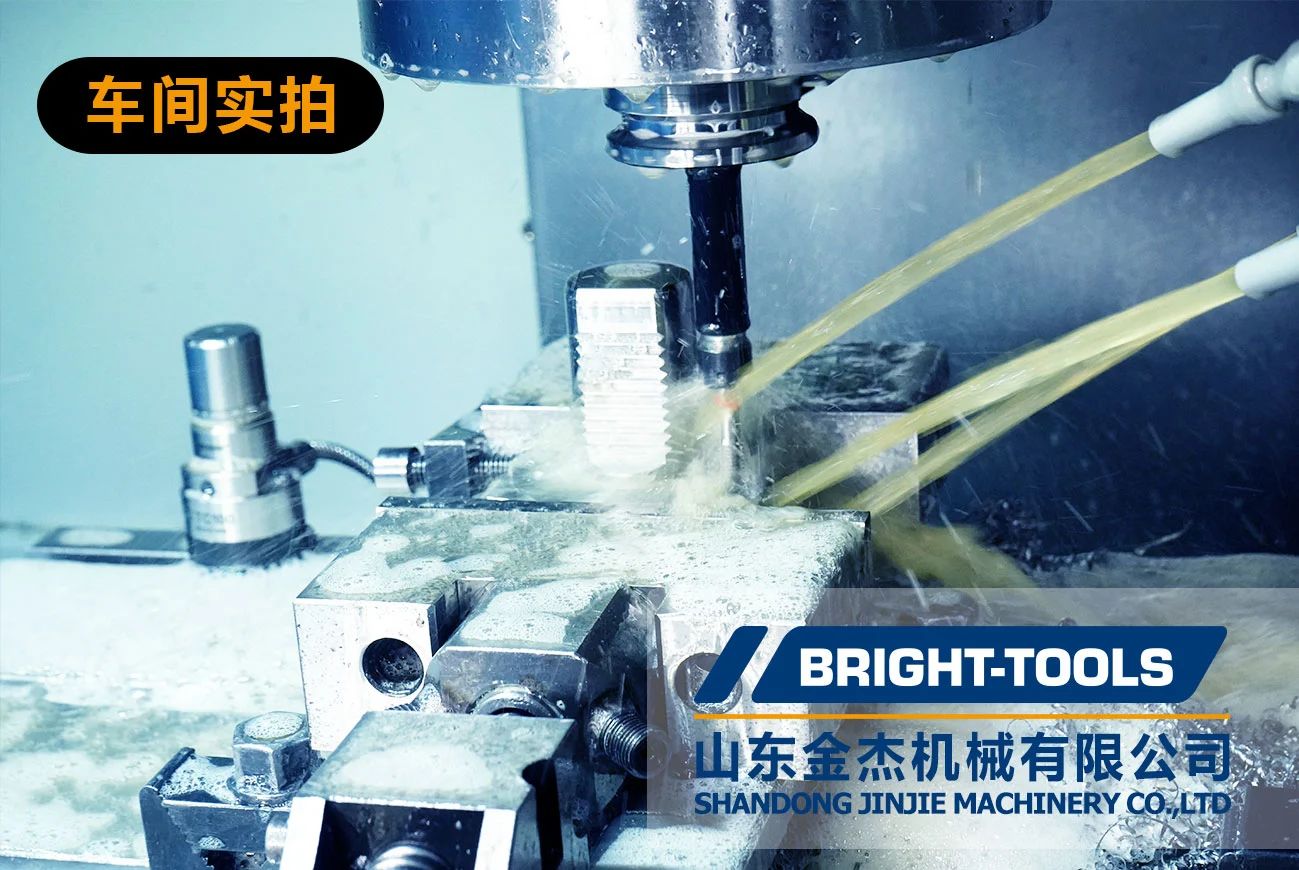

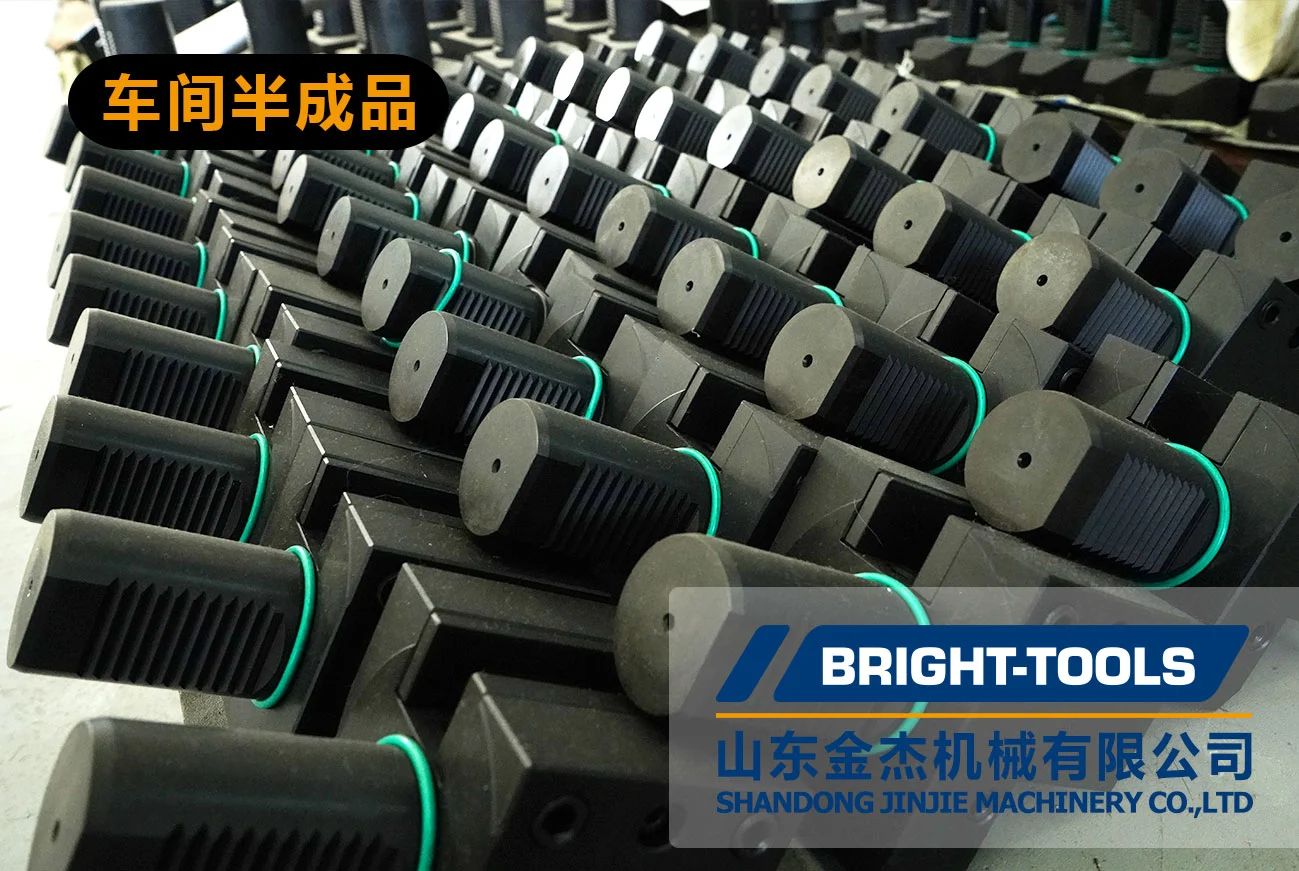

VDI production pictures
