CNCアプリケーション用のさまざまなHSKツールホルダータイプを特定する方法

Table of Content [Hide]

高速CNC加工では、精度、安定性、再現性を実現するには、適切なツールホルダーを選択することが重要です。最先端のシステムには、HSK (Hollow Shank Taper) ツールホルダーがあります。これは、最新のCNC機器の需要を満たすためにドイツで開発された標準です。ただし、HSKツールホルダーには、HSK-A、HSK-B、HSK-C、HSK-D、HSK-E、HSK-Fなど、いくつかのタイプがあり、アプリケーションを最適化するには、それらの違いを理解することが不可欠です。

このガイドでは、異なるものを特定する方法について説明しますHSKツールホルダータイプ、それらの主要なアプリケーション、および20年以上の経験を持つ精密メーカーであるBright-toolsが、CNCセットアップに最適なものを見つけるのにどのように役立つか。

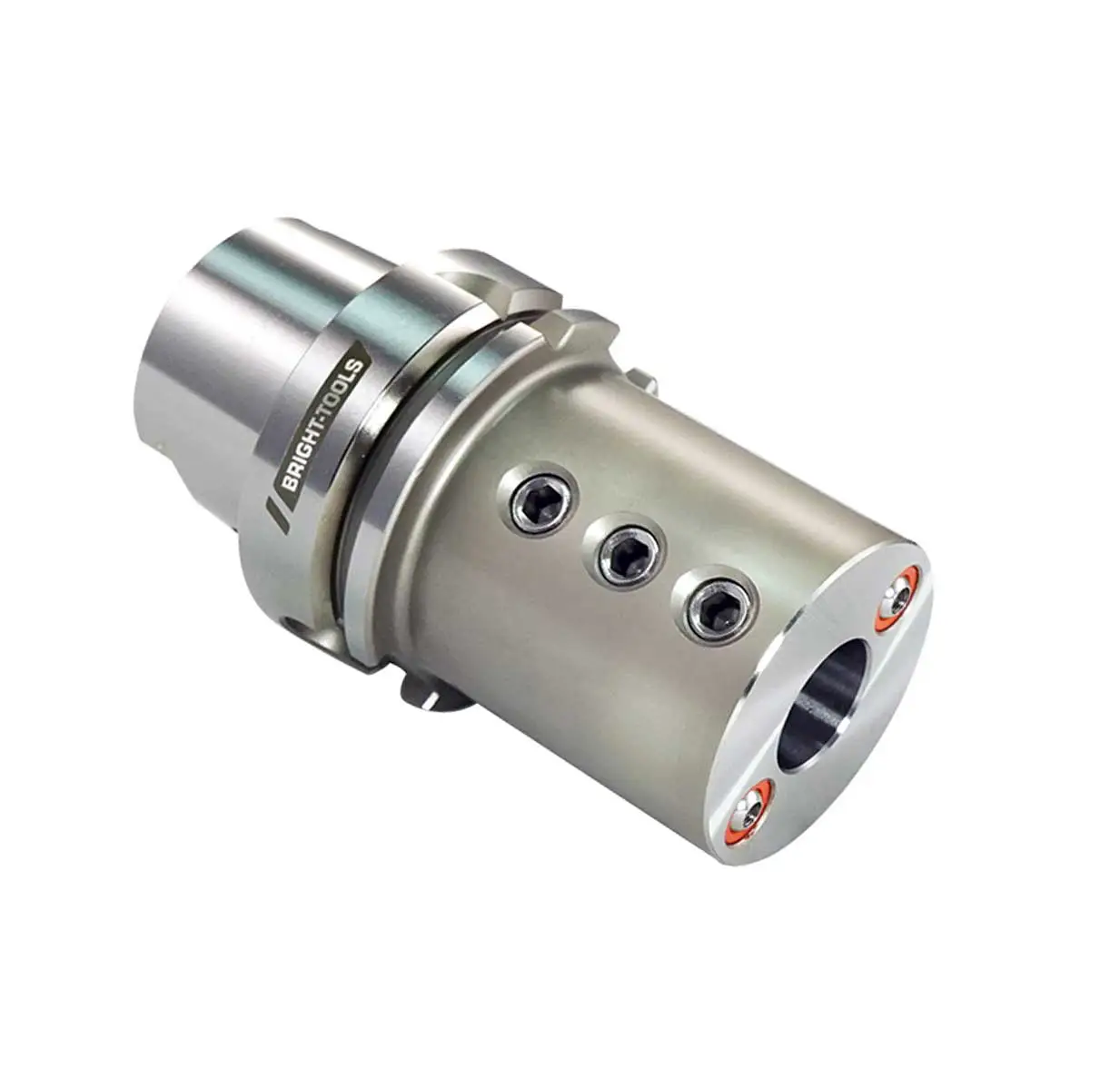

HSKツールホルダーとは何ですか?

HSK (Hohlschaftkegel) ツールホルダーは、高速かつ高精度の加工用に設計された高性能システムです。従来の7:24テーパーホルダーとは異なり、HSKツールホルダーはテーパーとフェイスの両方のデュアルコンタクトを提供し、高RPMでの剛性、振れ、パフォーマンスを向上させます。

HSKホルダーのコア特徴:

軽量化のための中空シャンク構造
高速でのバランスを改善するためのより短いテーパー (1:10比率)
二重接触クランプ (フランジのテーパー)
高い再現性とアキシャル精度
最大40,000 RPMの速度

Bright-toolsは、航空宇宙、金型製造、高速フライス加工業界で広く使用されているタイプA、E、およびFを含む、DIN 69893規格に従ってHSKツールホルダーを製造しています。

HSKツールホルダータイプの概要

HSKツールホルダーはタイプAからFに分類され、それぞれがさまざまなマシンとアプリケーション用に設計されています。違いは主にクランプメカニズム、フランジ設計、およびアプリケーション環境にあります。

各タイプに飛び込む前のクイックサマリー表は次のとおりです。

HSKタイプ	アプリケーションの焦点	クランプスタイル	クーラントオプション	一般的な使用ケース
HSK-A	一般的な高速CNC	自動ドローバー	スルーツール & フランジ	加工センター、フライス加工
HSK-B	ヘビーデューティ加工	強化された保持	内部クーラント	高トルク切断
HSK-C	手動ツール変更	手動クランプ	フランジのみ	Lathes、よりシンプルなマシン
HSK-D	軽量、マニュアル変更	手動クランプ	なし	コンパクトで低速スピンドル
HSK-E	超高速精度	自動、低い固まり	スルーツール	マイクロマシニング、金型フライス加工
HSK-F	A & E間のミッドレンジ	自動ドローバー	スルーツール	高速一般加工

HSK-A: 最も多彩なオプション

HSK-Aツールホルダーは、CNCフライスセンターで最も一般的に使用されるタイプです。自動工具交換システム用に設計されており、テーパーとフェイスコンタクトの両方を提供するため、並外れた剛性が保証されます。

主な利点:

高い精度と再現性
25,000 RPMまでの高速スピンドルに適しています
ダイナミックアプリケーション向けのバランス

Bright-toolsは、A40からA100までのサイズのHSK-Aシリーズホルダーを提供し、公差が厳しく (≤ 0.003mm) 、高速バランスが標準で設計されています。

HSK-E: 超高速、超精密

HSK-Eタイプは、しばしば40,000 RPMを超える超高速加工用に設計されています。軽量化が特徴で、振動を最小限に抑える繊細な操作に最適です。

一般的なアプリケーション:

金型とダイ仕上げ
高精度彫刻
航空宇宙部品フライス加工

Bright-toolsは、最適化された動的バランスを備えた高品質の合金鋼を使用してHSK-Eツールホルダーを製造しており、ミクロンレベルの精度が重要な業界に適しています。

HSK-F: バランスの取れたミドルグラウンド

HSK-Fツールホルダーは、HSK-AタイプとHSK-Eタイプの機能を組み合わせています。 HSK-Aよりもわずかにコンパクトで、最大30,000 RPMの速度に適しています。 HSK-Fは、強度と速度の両方が必要な汎用の高速フライス加工によく選択されます。

HSK-B、C、およびD: 特殊なユースケース

HSK-B: 頑丈な切断のために設計されています。これらのツールホルダーは、より深いエンゲージメントとより高い大きな金属除去アプリケーションで使用されるrqueトランスミッション。
HSK-CとD: これらは手動で交換されたツールホルダーであり、通常は回転機械や古いCNCシステムで使用されます。それらは低速、低周波操作のために費用効果が高いです。

Bright-toolsは主にHSK-AやHSK-Eなどの高速加工ソリューションに重点を置いていますが、HSK-CやHSK-Bなどの特別な構成が必要な場合はカスタマイズサービスも提供します。

CNCアプリケーションに適したHSKタイプを特定する方法

HSKツールホルダーを選択するときは、次の点を考慮してください。

1.スピンドルタイプ

あなたのCNCマシンはHSK-A、E、またはFテーパーをサポートしていますか?
マシンのマニュアルを確認するか、サプライヤーに相談してください。

2.アプリケーション

精密フライス加工と彫刻には、HSK-Eを選択します。
高速一般的な仕事でバランスの取れたパフォーマンスのために、HSK-Fに行きます。
標準的なCNC操作のために、HSK-Aは最も安全な選択です。

3.スピード要件

HSK-A: 最大25,000 RPM
HSK-E: 最大40,000 RPM
HSK-F: 最大30,000 RPM

4.ツール変更方法

自動: HSK-A、E、F
マニュアル: HSK-C、D

なぜ明るいツールHSKツールホルダーを選ぶのですか?

Bright-toolsは、中国のHSKツールホルダーの大手メーカーであり、ヨーロッパ、北米、東南アジアのクライアントにサービスを提供するグローバルなフットプリントを備えています。それらを際立たせるものは次のとおりです。

ツールホルダー制造における20年以上の経験
プロダクトはDIN 69893の標準に合致します
ZEISS CMM、ダイナミックバランシング、同心性テストによる高度な品質管理
G2.5 @ 25,000rpm以上で利用可能なバランスの取れたHSKホルダー
カスタマイズされたデザインとプライベートラベリングサービスが利用可能

Bright-toolsのすべてのHSKツールホルダーは、プレミアム合金鋼から製造され、表面硬化処理と精密研削により、0.003mm以下の振れを実現します。

最終的な考え

適切なHSKツールホルダータイプを特定することは、テーパーを一致させることだけではなく、マシンの機能、アプリケーションのニーズ、および各HSKバリアントのパフォーマンス特性を理解することです。

航空宇宙、金型加工、または大量のCNC生産に取り組んでいるかどうかにかかわらず、Bright-toolsは、競争力を維持するために必要な専門知識と製品品質を提供します。でHSKツールホルダーのフルレンジをご覧くださいWww.bright-tools.com、そしてあなたの加工セットアップのために調整されたソリューションに手を差し伸べます。
