B3Aラジアル、ショート、クーラント
B3Aラジアル、ショート、クーラントは、特定のタイプの切削工具の指定です。 放射状の形状とコンパクトなサイズの切削工具を指します。 さらに、熱放散を最適化し、過熱を防ぎ、効率的な性能を確保するために、機械加工作業中にクーラントと一緒に使用するように設計されています。

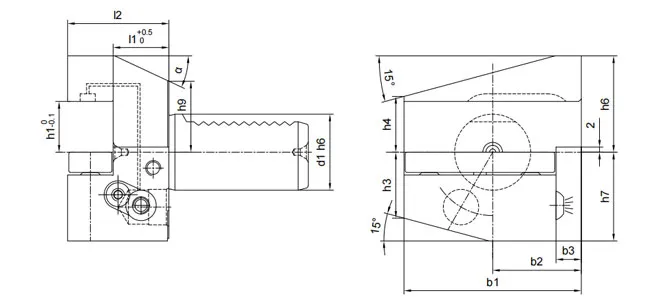

| サイズ | b1 | b2 | b3 | l1 | h3 | h4 | h6 | h7 | h9 | α | サイズ | |
| B3A-161234 | 42 | 23 | 5 | 23 | 15 | 15 | 22 | 20 | 19 | 30° | VDI 16 B3A - 16 x 12 x 34 | |
| B3A-201640 | 55 | 30 | 7 | 26 | 19 | 19 | 30 | 25 | 23 | 30˚ | VDI 20 B3A - 20 x 16 x 40 | |
| B3A-302040 | 70 | 35 | 10 | 22 | 26 | 22 | 38 | 35 | 28 | 25° | VDI 30 B3A - 30 x 20 x 40 | |
| B3A-402544 | 85 | 42.5 | 12.5 | 22 | 35 | 30 | 48 | 42.5 | 43 | 30˚ | VDI 40 B3A - 40 x 25 x 44 | |
| B3A-502544 | 85 | 42.5 | 12.5 | 22 | 35 | 30 | 48 | 42.5 | 43 | 30˚ | VDI 50 B3A - 50 x 25 x 44 |
