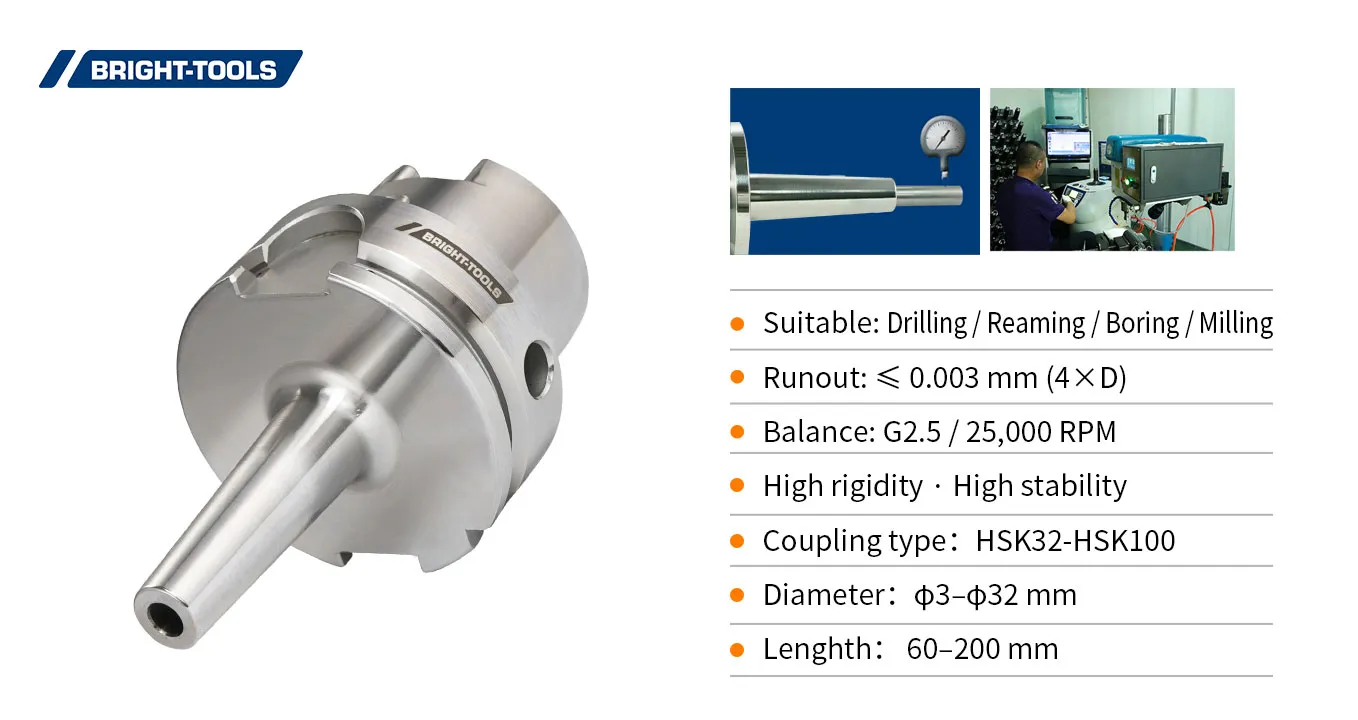

HSK-A スリムシュリンクフィットチャック 3°
HSK-Aスリムシュリンクフィットチャックは金型業界で使用され、金型業界に見られる深いキャビティに対応するために3°の傾斜が設けられています。
最小限の干渉輪郭、高い半径方向剛性、および高トルクの最適な組み合わせ
1. 高い振れ精度(0.003 mm未満)
2. クランプ穴内での高圧加圧による極めて高いクランプトルク
3. 3°の輪郭を持つ非常にスリムなデザイン – アクセスしにくい作業に最適
4. 短い面取り
| サイズ | d | D | D1 | L | L2 | L1 | N | G |
| HSK50A-SFS03-80 | 03 | 9 | 14.4 | 80 | 54 | - | - | - |
| HSK50A-SFS04-80 | 04 | 10 | 15.4 | 80 | 54 | - | - | - |
| HSK50A-SFS06-80 | 06 | 12 | 17.4 | 80 | 54 | 36 | 10 | M5 |
| HSK50A-SFS08-80 | 08 | 14 | 19.4 | 80 | 54 | 36 | 10 | M6 |
| HSK50A-SFS10-85 | 10 | 16 | 21.9 | 85 | 59 | 42 | 10 | M8x1 |
| HSK50A-SFS12-90 | 12 | 18 | 24.4 | 90 | 64 | 47 | 10 | M10x1 |
| HSK50A-SFS14-90 | 14 | 20 | 26.4 | 90 | 64 | 47 | 10 | M10x1 |
| HSK50A-SFS16-95 | 16 | 22 | 28.9 | 95 | 69 | 50 | 10 | M12x1 |
| HSK50A-SFS18-95 | 18 | 25 | 31.9 | 95 | 69 | 50 | 10 | M12x1 |
| HSK63A-SFS03-80 | 03 | 9 | 14 | 80 | 54 | - | - | - |
| HSK63A-SFS04-80 | 04 | 10 | 15.4 | 80 | 54 | - | - | - |
| HSK63A-SFS06-80 | 06 | 12 | 17.4 | 80 | 54 | 36 | 10 | M5 |
| HSK63A-SFS08-80 | 08 | 14 | 19.4 | 80 | 54 | 36 | 10 | M6 |
| HSK63A-SFS10-85 | 10 | 16 | 21.8 | 85 | 59 | 42 | 10 | M8x1 |
| HSK63A-SFS12-90 | 12 | 18 | 24.4 | 90 | 64 | 47 | 10 | M10x1 |
| HSK63A-SFS14-90 | 14 | 20 | 26.2 | 90 | 64 | 47 | 10 | M10x1 |
| HSK63A-SFS16-95 | 16 | 22 | 28.7 | 95 | 69 | 50 | 10 | M12x1 |
| HSK63A-SFS18-95 | 18 | 25 | 31.7 | 95 | 69 | 50 | 10 | M12x1 |
| HSK63A-SFS03-120 | 03 | 9 | 18.4 | 120 | 94 | - | - | - |
| HSK63A-SFS04-120 | 04 | 10 | 19.4 | 120 | 94 | - | - | - |
| HSK63A-SFS06-120 | 06 | 12 | 21.4 | 120 | 94 | 36 | 10 | M5 |
| HSK63A-SFS08-120 | 08 | 14 | 23.4 | 120 | 94 | 36 | 10 | M6 |
| HSK63A-SFS10-120 | 10 | 16 | 25.4 | 120 | 94 | 42 | 10 | M8x1 |
| HSK63A-SFS12-120 | 12 | 18 | 27.4 | 120 | 94 | 47 | 10 | M10x1 |
| HSK63A-SFS14-120 | 14 | 20 | 29.4 | 120 | 94 | 47 | 10 | M10x1 |
| HSK63A-SFS16-120 | 16 | 22 | 31.4 | 120 | 94 | 50 | 10 | M12x1 |
| HSK63A-SFS18-120 | 18 | 25 | 34.4 | 120 | 94 | 50 | 10 | M12x1 |
| HSK63A-SFS03-160 | 03 | 9 | 22.5 | 160 | 134 | - | - | - |
| HSK63A-SFS04-160 | 04 | 10 | 23.5 | 160 | 134 | - | - | - |
| HSK63A-SFS06-160 | 06 | 12 | 25.5 | 160 | 134 | 36 | 10 | M5 |
| HSK63A-SFS08-160 | 08 | 14 | 27.5 | 160 | 134 | 36 | 10 | M6 |
| HSK63A-SFS10-160 | 10 | 16 | 29.5 | 160 | 134 | 42 | 10 | M8x1 |
| HSK63A-SFS12-160 | 12 | 18 | 31.5 | 160 | 134 | 47 | 10 | M10x1 |
| HSK63A-SFS14-160 | 14 | 20 | 33.5 | 160 | 134 | 47 | 10 | M10x1 |
| HSK63A-SFS16-160 | 16 | 22 | 35.5 | 160 | 134 | 50 | 10 | M12x1 |
| HSK63A-SFS18-160 | 18 | 25 | 38.5 | 160 | 134 | 50 | 10 | M12x1 |
| HSK100A-SFS06-100 | 06 | 12 | 17 | 100 | 71 | 36 | 10 | M5 |
| HSK100A-SFS08-100 | 08 | 14 | 19 | 100 | 71 | 36 | 10 | M6 |
| HSK100A-SFS10-100 | 10 | 16 | 21 | 100 | 71 | 42 | 10 | M8x1 |
| HSK100A-SFS12-100 | 12 | 18 | 24 | 100 | 71 | 47 | 10 | M10x1 |
| HSK100A-SFS14-100 | 14 | 20 | 26 | 100 | 71 | 47 | 10 | M10x1 |
| HSK100A-SFS16-100 | 16 | 22 | 28.6 | 100 | 71 | 50 | 10 | M12x1 |
| HSK100A-SFS18-100 | 18 | 24 | 30 | 100 | 71 | 50 | 10 | M12x1 |
| HSK100A-SFS20-100 | 20 | 27 | 34 | 100 | 71 | 52 | 10 | M16x1 |
| HSK100A-SFS06-120 | 06 | 12 | 20 | 120 | 91 | 36 | 10 | M5 |
| HSK100A-SFS08-120 | 08 | 14 | 22 | 120 | 91 | 36 | 10 | M6 |
| HSK100A-SFS10-120 | 10 | 16 | 24 | 120 | 91 | 42 | 10 | M8x1 |
| HSK100A-SFS12-120 | 12 | 18 | 26.5 | 120 | 91 | 47 | 10 | M10x1 |
| HSK100A-SFS14-120 | 14 | 20 | 28 | 120 | 91 | 47 | 10 | M10x1 |
| HSK100A-SFS16-120 | 16 | 22 | 30 | 120 | 91 | 50 | 10 | M12x1 |
| HSK100A-SFS18-120 | 18 | 24 | 32 | 120 | 91 | 50 | 10 | M12x1 |
| HSK100A-SFS20-120 | 20 | 27 | 35 | 120 | 91 | 52 | 10 | M16x1 |
| HSK100A-SFS06-160 | 06 | 12 | 24.2 | 160 | 131 | 36 | 10 | M5 |
| HSK100A-SFS08-160 | 08 | 14 | 26.7 | 160 | 131 | 36 | 10 | M6 |
| HSK100A-SFS10-160 | 10 | 16 | 27 | 160 | 131 | 42 | 10 | M8x1 |
| HSK100A-SFS12-160 | 12 | 18 | 29 | 160 | 131 | 47 | 10 | M10x1 |
| HSK100A-SFS14-160 | 14 | 20 | 33.2 | 160 | 131 | 47 | 10 | M10x1 |
| HSK100A-SFS16-160 | 16 | 22 | 35.2 | 160 | 131 | 50 | 10 | M12x1 |
| HSK100A-SFS18-160 | 18 | 24 | 36 | 160 | 131 | 50 | 10 | M12x1 |
| HSK100A-SFS20-160 | 20 | 27 | 42 | 160 | 131 | 52 | 10 | M16x1 |
| HSK100A-SFS06-200 | 06 | 12 | 27 | 200 | 171 | 36 | 10 | M5 |
| HSK100A-SFS08-200 | 08 | 14 | 27 | 200 | 171 | 36 | 10 | M6 |
| HSK100A-SFS10-200 | 10 | 16 | 31 | 200 | 171 | 42 | 10 | M8x1 |
| HSK100A-SFS12-200 | 12 | 18 | 32 | 200 | 171 | 47 | 10 | M10x1 |
| HSK100A-SFS14-200 | 14 | 20 | 34 | 200 | 171 | 47 | 10 | M10x1 |
| HSK100A-SFS16-200 | 16 | 22 | 34 | 200 | 171 | 50 | 10 | M12x1 |
| HSK100A-SFS18-200 | 18 | 24 | 40 | 200 | 171 | 50 | 10 | M12x1 |
| HSK100A-SFS20-200 | 20 | 27 | 49 | 200 | 171 | 52 | 10 | M16x1 |
| HSK100A-SFS06-250 | 06 | 12 | 14 | 250 | 221 | 36 | 10 | M5 |
| HSK100A-SFS08-250 | 08 | 14 | 16 | 250 | 221 | 36 | 10 | M6 |
| HSK100A-SFS10-250 | 10 | 16 | 16 | 250 | 221 | 42 | 10 | M8x1 |
| HSK100A-SFS12-250 | 12 | 18 | 12 | 250 | 221 | 47 | 10 | M10x1 |
| HSK100A-SFS14-250 | 14 | 20 | 14 | 250 | 221 | 47 | 10 | M10x1 |
| HSK100A-SFS16-250 | 16 | 22 | 16 | 250 | 221 | 50 | 10 | M12x1 |
| HSK100A-SFS18-250 | 18 | 24 | 18 | 250 | 221 | 50 | 10 | M12x1 |
| HSK100A-SFS20-250 | 20 | 27 | 20 | 250 | 221 | 52 | 10 | M16x1 |
| HSK63A-SFS1/8"-3.15" | 0.125インチ | 0.35インチ | 3.15インチ | 2.13インチ | - | - | - | |
| HSK63A-SFS3/16"-3.15" | 0.187インチ | 0.43インチ | 3.15" | 2.13" | - | - | - | |
| HSK63A-SFS1/4"-3.15" | 0.250インチ | 0.47インチ | 3.15" | 2.13" | 1.42インチ | 0.39インチ | M5 | |
| HSK63A-SFS5/16"-3.15" | 0.312インチ | 0.55インチ | 3.15" | 2.13" | 1.42" | 0.39" | M6 | |
| HSK63A-SFS3/8"-3.35" | 0.375インチ | 0.63インチ | 3.35インチ | 2.33インチ | 1.65インチ | 0.39" | M8x1 | |
| HSK63A-SFS1/2"-3.54" | 0.500インチ | 0.70インチ | 3.54インチ | 2.52インチ | 1.85インチ | 0.39" | M10x1 |
