SKツールホルダーの特徴と利点

Table of Content [Hide]

SKツールホルダーは、特にドイツや他のヨーロッパ諸国で広く使用されているツールクランプシステムです。 EUの基準に準拠しており、CNCマシンや他のタイプの工作機械で工具やその他の切削器具を保持するために一般的に使用されています。

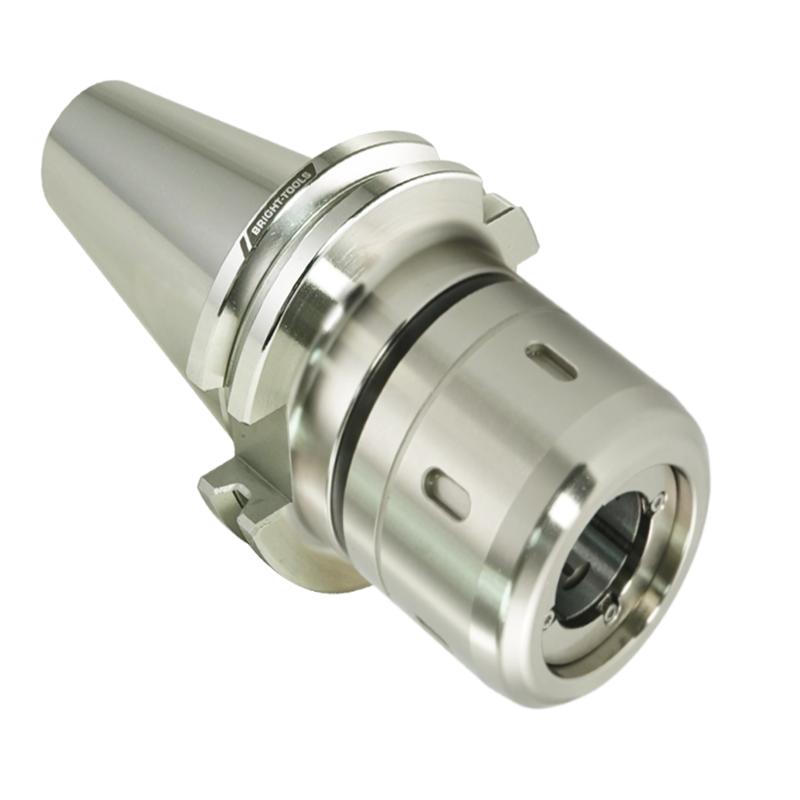

SKツールホルダーの構造と特徴

テーパーデザイン:SKツールホルダーインターフェイステーパーは通常ISO 40、ISO 50などの標準サイズに準拠している7:24テーパー設計を備えています。テーパーは一般的に小さいため、機械のスピンドルとのマッチングが容易です。テーパーインターフェイスにより、工具ホルダーを機械スピンドルにしっかりと固定し、高精度の工具取り付けを保証します。
固定方法: SKツールホルダーは、機械的なロック方法を使用します。通常、ナットまたはロックネジで固定されて、ツールを所定の位置に保持します。この設計により、ツールのインストールプロセス中の安定性と安全性が保証されます。この方法により、ツールホルダーは、緩むことなく操作中に大きな切削力に耐えることができます。
材料と耐久性: SKツールホルダーは一般的に高品質の合金鋼で作られており、優れた強度、耐摩耗性、および高温性能を提供します。高速切断と強力な機械的振動に耐える必要があるため、SKツールホルダーの製造基準は、長期的な安定性と高精度を確保するために厳格です。
アプリケーション: SKツールホルダーは、旋盤、フライス盤、掘削機、CNCマシンで広く使用されています。主にドリル、エンドミル、カッターなどのさまざまな切削工具の取り付けに使用されます。高精度加工のために、SKツールホルダーはその安定性と正確な位置決め能力のために好まれています。

SKツールホルダーの主な利点

安定性: テーパーインターフェイスと機械的ロック方法により、SKツールホルダーは非常に安定したツールの取り付けを提供し、高速切断操作中の振動と偏差を低減します。
互換性: SKツールホルダーはISO標準に準拠しています。つまり、さまざまなブランドやタイプのマシンやツールと互換性があり、幅広いアプリケーションを提供します。

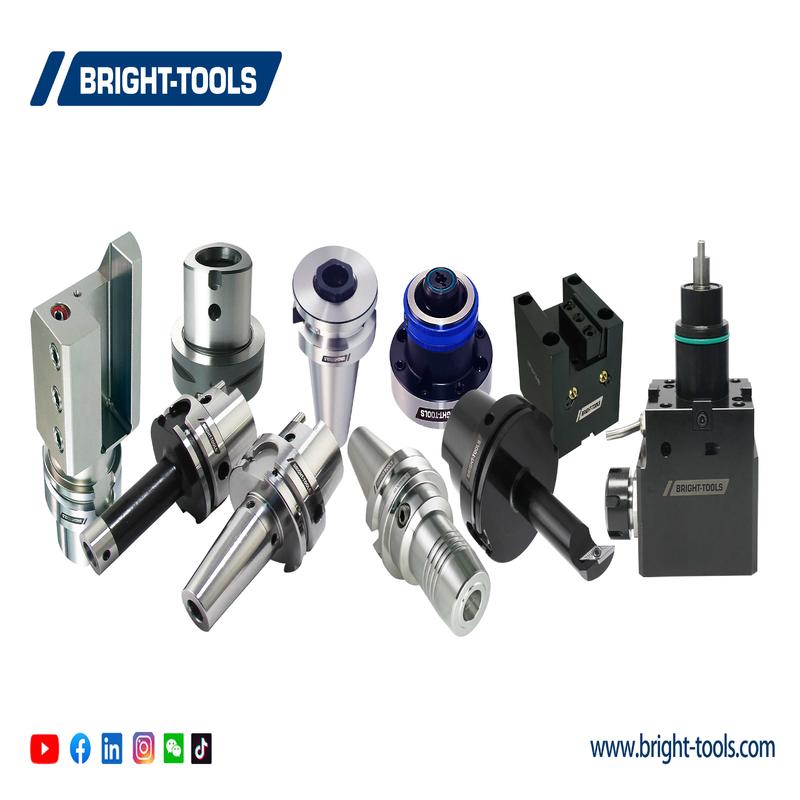

高精度: SKツールホルダーは、工具が機械スピンドル内で正確に整列することを保証します。これは精密加工に不可欠です。 Bright-Toolsは、高精度のツールクランプシステムを専門とするメーカーであり、SKツールホルダーシリーズは、その優れた品質と安定性で業界で広く認められています。

Bright-ToolsのSKツールホルダーは、プレミアム合金鋼で作られており、優れた耐摩耗性、高温耐久性、および長期的な耐用年数を確保するために正確に処理されています。これらのツールホルダーは国際基準に準拠しており、さまざまなCNCマシンや機器との完全な互換性を可能にする正確なテーパー設計を特徴とし、高い切削力に耐えることができる安定した安全なツール取り付けを保証します。
