DIN 69871 ER Collet Chuck with UM Nut

Name: DIN 69871 ER Collet Chuck with UM Nut
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

DIN 69871 ERコレットチャック（UMナット付き）は、各種フライス加工や穴あけ加工において切削工具を固定するために使用される工具ホルダです。ERコレットに対応するように設計されており、高いクランプ力で切削工具を加工中にしっかりと固定します。UMナットシステムにより、追加工具を必要とせずに迅速かつ容易に工具交換が可能です。DIN 69871 ERコレットチャック（UMナット付き）は、精度と信頼性が不可欠なCNC加工において広く使用されています。

BT-ERツールホルダは、工作機械加工において一般的に使用されるツールホルダです。ツールホルダ本体とERコレットで構成されています。主にドリルやフライスなどのストレートシャンク切削工具のクランプおよび固定に使用されます。

1. 各種仕様：ER11、ER16、ER20、ER25、ER32、ER40。

2. 操作が簡単。

3. 幅広い適用性。

購入 DIN 69871 ER Collet Chuck with UM Nut 



UMナット付きDIN 69871 ER COLLETチャックの技術的な描画

ERコレットチャック

コレットとカット

カリカリ & クエンチング

製品構造

BRIGHT-TOOLS Skツールホルダー

Sk40ツールホルダーのコレットとカット

Sk30ツールホルダーの浸炭 & クエンチング

Sk50ツールホルダーの製品構造

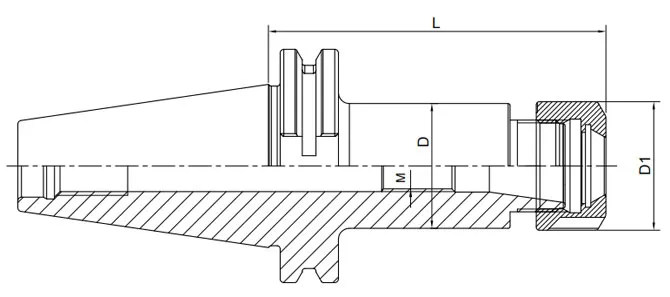

DIN 69871 ERコレットチャック（UMナット付き）の仕様

サイズ	D	D1	L	M	容量
SK30-ER16UM-70	28	32	70	M10	1-10
SK30-ER20UM-70	32	35	70	M14*1.5	1-13
SK30-ER25-70	32	42	70	M18*1.5	2-16
SK30-ER32-70	40	50	70	M22*1.5	2-20
SK30-ER40-70	43	63	70	M18*1.5	3-26
SK30-ER16UM-100	28	32	100	M10	1-10
SK30-ER20UM-100	32	35	100	M14*1.5	1-13
SK30-ER25-100	32	42	100	M18*1.5	2-16
SK30-ER32-100	40	50	100	M22*1.5	2-20

SK40-ER16UM-63	28	32	63	M10	1-10
SK40-ER20UM-70	34	35	70	M14*1.5	1-13
SK40-ER25-70	42	42	70	M18*1.5	2-16
SK40-ER32-70	40	50	70	M22*1.5	2-20
SK40-ER40-80	50	63	80	M28*1.5	3-26
SK40-ER16UM-100	28	32	100	M10	1-10
SK40-ER20UM-100	34	35	100	M14*1.5	1-13
SK40-ER25-100	42	42	100	M18*1.5	2-16
SK40-ER32-100	50	50	100	M22*1.5	2-20
SK40-ER40-100	50	63	100	M28*1.5	3-26
SK40-ER40-120	50	63	120	M28*1.5	3-26
SK40-ER16UM-160	28	32	160	M10	1-10
SK40-ER20UM-160	34	35	160	M14*1.5	1-13
SK40-ER25-160	42	42	160	M18*1.5	2-16
SK40-ER32-160	50	50	160	M22*1.5	2-20
SK40-ER40-160	50	63	160	M28*1.5	3-26
SK40-ER16UM-200	28	32	200	M10	1-10
SK40-ER20UM-200	34	35	200	M14*1.5	1-13
SK40-ER25-200	42	42	200	M18*1.5	2-16
SK40-ER32-200	50	50	200	M22*1.5	2-20
SK40-ER40-200	50	63	200	M28*1.5	3-26

SK50-ER16UM-70	28	32	70	M10	1-10
SK50-ER20UM-70	34	35	70	M14*1.5	1-13
SK50-ER25-60	42	42	60	M18*1.5	2-16
SK50-ER32-70	50	50	70	M22*1.5	2-20
SK50-ER40-80	63	63	80	M28*1.5	3-26
SK50-ER50-100	64	78	100	M36*1.5	6-34

SK50-ER16UM-100	28	32	100	M10	1-10
SK50-ER20UM-100	34	35	100	M14*1.5	1-13
SK50-ER25-100	42	42	100	M18*1.5	2-16
SK50-ER32-100	50	50	100	M22*1.5	2-20
SK50-ER40-100	63	63	100	M28*1.5	3-26

SK50-ER16UM-160	28	32	160	M10	1-10
SK50-ER20UM-160	34	35	160	M14*1.5	1-13
SK50-ER25-160	42	42	160	M18*1.5	2-16
SK50-ER32-160	50	50	160	M22*1.5	2-20
SK50-ER40-160	63	63	160	M28*1.5	3-26

SK50-ER16UM-200	28	32	200	M10	1-10
SK50-ER20UM-200	34	35	200	M14*1.5	1-13
SK50-ER25-200	42	42	200	M18*1.5	2-16
SK50-ER32-200	50	50	200	M22*1.5	2-20
SK50-ER40-200	63	63	200	M28*1.5	3-26

SK60-ER32-100	50	50	100	M22*1.5	2-20
SK60-ER40-100	63	63	100	M28*1.5	3-26
SK60-ER50-100	64	78	100	M36*1.5	6-34

SK60-ER32-160	50	50	160	M22*1.5	2-20
SK60-ER40-160	63	63	160	M28*1.5	3-26
SK60-ER50-160	64	78	160	M36*1.5	6-34
