UMナット付きDIN 69893 ERコレットチャック

Name: UMナット付きDIN 69893 ERコレットチャック
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

HSK-ERツールホルダーは、工作機械加工で一般的に使用されるツールホルダーです。ツールホルダー本体とERコレットで构成されています。主にドリルやフライスカッター加工などのストレートシャンク切削工具をクランプして固定するために使用されます。

1.さまざまな仕様: ER11、ER16、ER20、ER25、ER32、ER40。

2.操作が簡単です。

3.広い适用可能性。

購入 UMナット付きDIN 69893 ERコレットチャック 



UMナット付きDIN 69893 ER COLLETチャックの技術的な描画

ERコレットチャック

カリカリ & クエンチング

コレットとカット

製品構造

BRIGHT-TOOLS Hskツールホルダー

ホルダーHskの焼入れ & 焼入れ

Hskツールホルダーデザインのコレットとカット

Hskツールホルダータイプの製品構造

DIN 69893 ERコレットチャック（UMナット付き）の仕様

サイズ	D	D1	L	M	容量
HSK32A-ER16UM-80	25	32	80	M10	1-10
HSK32A-ER20UM-80	25	35	80	M14*1.5	1-13
HSK32A-ER25-80	25	42	80	M14*1.5	2-16

HSK40A-ER16UM-80	28	32	80	M10	1-10
HSK40A-ER20UM-80	33	35	80	M14*1.5	1-13
HSK40A-ER25-80	32	42	80	M18*1.5	2-16
HSK40A-ER32-80	33	50	80	-	3-20

HSK50A-ER16UM-80	28	32	80	M10	1-10
HSK50A-ER20UM-80	34	35	80	M14*1.5	1-13
HSK50A-ER25-80	32	42	80	M18*1.5	2-16
HSK50A-ER32-100	40	50	100	M22*1.5	3-20

HSK63A-ER16UM-75	28	32	75	M10	1-10
HSK63A-ER20UM-75	34	35	75	M10	1-13
HSK63A-ER25-75	42	42	75	-	2-16
HSK63A-ER32-75	50	50	75	-	3-20
HSK63A-ER40-80	50	63	80	-	4-26

HSK63A-ER16UM-100	28	32	100	M10	1-10
HSK63A-ER20UM-100	34	35	100	M14*1.5	1-13
HSK63A-ER25-100	42	42	100	M18*1.5	2-16
HSK63A-ER32-100	50	50	100	M22*1.5	3-20
HSK63A-ER40-100	50	63	100	M10	4-26

HSK63A-ER16UM-120	28	32	120	M10	1-10
HSK63A-ER20UM-120	34	35	120	M14*1.5	1-13
HSK63A-ER25-120	42	42	120	M18*1.5	2-16
HSK63A-ER32-120	50	50	120	M22*1.5	3-20
HSK63A-ER40-120	50	63	120	M28*1.5	4-26

HSK63A-ER20UM-160	34	35	160	M14*1.5	1-13
HSK63A-ER25-160	42	42	160	M18*1.5	2-16
HSK63A-ER32-160	50	50	160	M22*1.5	3-20
HSK63A-ER40-160	50	63	160	M28*1.5	4-26

HSK63A-ER20UM-200	34	35	200	M14*1.5	1-13
HSK63A-ER25-200	42	42	200	M18*1.5	2-16
HSK63A-ER32-200	50	50	200	M22*1.5	3-20
HSK63A-ER40-200	50	63	200	M28*1.5	4-26

HSK80A-ER16UM-100	28	32	100	M10	1-10
HSK80A-ER20UM-100	34	35	100	M14*1.5	1-13
HSK80A-ER25-100	42	42	100	M18*1.5	2-16
HSK80A-ER32-100	50	50	100	M12	3-20
HSK80A-ER40-120	50	63	120	M28*1.5	4-26

HSK100A-ER16UM-100	28	32	100	M10	1-10
HSK100A-ER20UM-100	34	35	100	M14*1.5	1-13
HSK100A-ER25-100	42	42	100	M18*1.5	2-16
HSK100A-ER32-100	50	50	100	M14*1.5	3-20
HSK100A-ER40-100	63	63	100	-	4-26
HSK100A-ER50-120	64	78	120	-	6-34
HSK100A-ER16UM-120	28	32	120	M10	1-10
HSK100A-ER20UM-120	34	35	120	M14*1.5	1-13
HSK100A-ER25-120	42	42	120	M18*1.5	2-16
HSK100A-ER32-120	50	50	120	M22*1.5	3-20
HSK100A-ER40-120	63	63	120	M28*1.5	4-26

HSK100A-ER20UM-160	34	35	160	M14*1.5	1-13
HSK100A-ER25-160	42	42	160	M18*1.5	2-16
HSK100A-ER32-160	50	50	160	M22*1.5	3-20
HSK100A-ER40-160	63	63	160	M28*1.5	4-26

HSK100A-ER20UM-200	34	35	200	M14*1.5	1-13
HSK100A-ER25-200	42	42	200	M18*1.5	2-16
HSK100A-ER32-200	50	50	200	M22*1.5	3-20
HSK100A-ER40-200	63	63	200	M28*1.5	4-26

HSK100A-ER25-250	42	42	250	M18*1.5	2-16
HSK100A-ER32-250	50	50	250	M22*1.5	3-20
HSK100A-ER40-250	63	63	250	M28*1.5	4-26

HSK100A-ER25-300	42	42	300	M18*1.5	2-16
HSK100A-ER32-300	50	50	300	M22*1.5	3-20
HSK100A-ER40-300	63	63	300	M28*1.5	4-26

HSK125A-ER40-120	63	63	120	M28*1.5	4-26

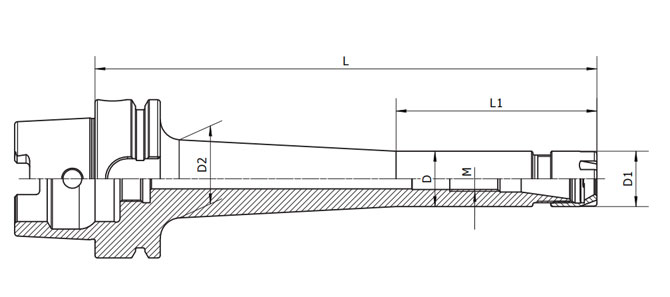

Size	D	D1	D2	L	L1	Capacity	RPM
HSK63A-ER16UM-160T	28	32	32.75	160	70	1-10	G2.5
HSK63A-ER16UM-200T	28	32	36.31	200	90	1-10	G2.5
HSK100A-ER16UM-160T	28	32	37.88	160	70	1-10	G2.5
HSK100A-ER16UM-200T	28	32	44.65	200	80	1-10	G2.5
