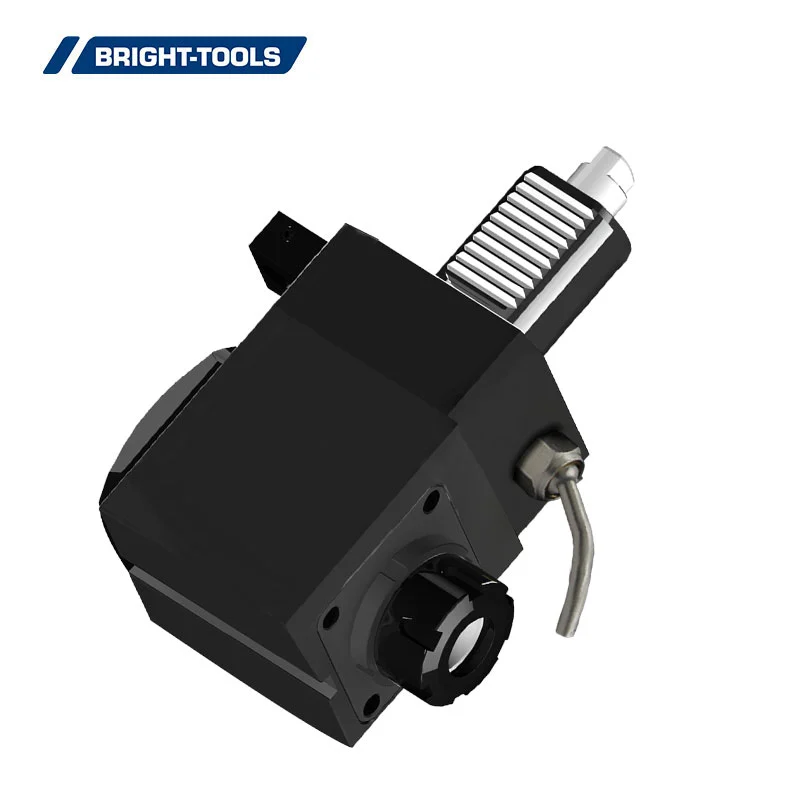

VDIラジアル駆動ヘッド、DIN 1809
ライブツールを使用すると、ジョブを完了するために必要な操作を減らすことができます。 BRIGHT-TOOLSは、マシンに適したツールホルダーを見つけるのに役立ちます。
ツールホルダーノルム: DIN 69880
駆动カップリング: DIN 1809
タレットサイズ: VDI30 VDI 40
方向: ラジアル90度。
出力: ER25 ER32
ギア比: 1:1
最高の速度: 6000 RPM
クーラント: 外部、内部要求によって作ることができます。

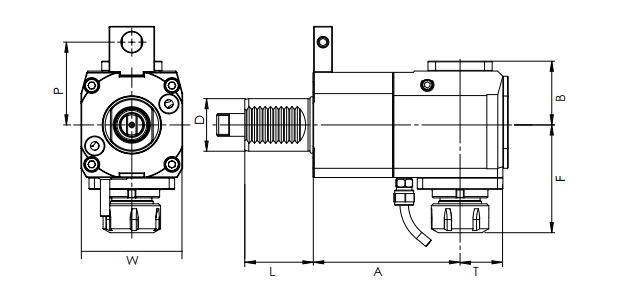

| サイズ | VDI | コレット | A | B | F | L | P | T | W | Nm | RPM | 内部冷却 | I(rev。) | 方向 |
| VDI30-DRER25-55 DIN1809 | 30 | ER25 | 55 | 48 | 63 | 45 | 48 | 29 | 64 | 28 | 6000 | いいえ | 1:1 | 右 |
| VDI30-DRER25K-55 DIN1809 | 30 | ER25 | 55 | 51 | 63 | 45 | 48 | 29 | 64 | 28 | 6000 | はい | 1:1 | 右 |
| VDI40-DRER25-80 DIN1809 | 40 | ER25 | 80 | 59 | 70 | 53 | 71 | 36 | 75 | 50 | 6000 | いいえ | 1:1 | 右 |
| VDI40-DRER25K-80 DIN1809 | 40 | ER25 | 80 | 62 | 70 | 53 | 71 | 36 | 75 | 50 | 6000 | はい | 1:1 | 右 |
| VDI40-DRER32-80 DIN1809 | 40 | ER32 | 80 | 59 | 74 | 53 | 71 | 36 | 75 | 50 | 6000 | いいえ | 1:1 | 右 |
| VDI40-DRER32K-80 DIN1809 | 40 | ER32 | 80 | 62 | 74 | 53 | 71 | 36 | 75 | 50 | 6000 | はい | 1:1 | 右 |
| 40 | ER25 | 100 | 59 | 70 | 53 | - | 36 | 75 | 50 | 6000 | いいえ | 1:1 | 左 | |
| VDI40-DRER25K-100 DIN1809 | 40 | ER25 | 100 | 62 | 70 | 53 | - | 36 | 75 | 50 | 6000 | はい | 1:1 | 左 |
| VDI40-DRER32-100 DIN1809 | 40 | ER32 | 100 | 59 | 74 | 53 | - | 36 | 75 | 50 | 6000 | いいえ | 1:1 | 左 |
| VDI40-DRER32K-100 DIN1809 | 40 | ER32 | 100 | 62 | 74 | 53 | - | 36 | 75 | 50 | 6000 | はい | 1:1 | 左 |
