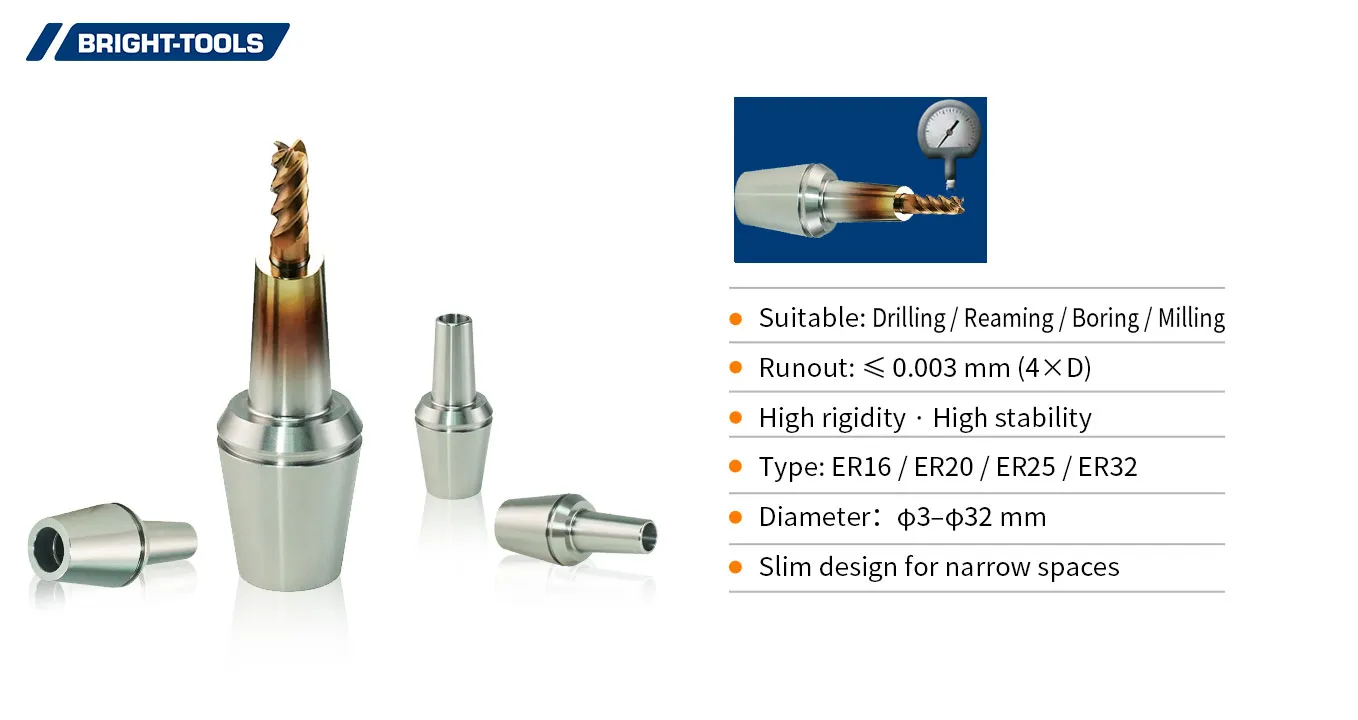

シュリンクフィットERコレットエクステンション
標準シュリンクフィットチャックは、耐熱熱加工鋼を使用して、鋼の熱膨張特性を介してHSSおよび固体カーバイド工具をクランプします。 0,003mmの精度と正確なテーパー公差により、工具の寿命が向上し、その後の細かいバランスにより、機械のスピンドルの表面品質と摩耗が低くなります。
| サイズ | Colletのサイズ | D | D1 | A | L |
| ER16-SFS03-35 | ER16 | 3 | 16 | 41.7 | 35 |
| ER16-SFS04-35 | ER16 | 4 | 16 | 41.7 | 35 |
| ER16-SFS05-35 | ER16 | 5 | 16 | 41.7 | 35 |
| ER16-SFS06-35 | ER16 | 6 | 16 | 41.7 | 35 |
| ER16-SFS08-35 | ER16 | 8 | 16 | 41.7 | 35 |
| ER16-SFS10-35 | ER16 | 10 | 16 | 41.7 | 35 |
| ER20-SFS03-35 | ER20 | 3 | 20 | 42.52 | 35 |
| ER20-SFS04-35 | ER20 | 4 | 20 | 42.52 | 35 |
| ER20-SFS05-35 | ER20 | 5 | 20 | 42.52 | 35 |
| ER20-SFS06-35 | ER20 | 6 | 20 | 42.52 | 35 |
| ER20-SFS08-35 | ER20 | 8 | 20 | 42.52 | 35 |
| ER20-SFS10-35 | ER20 | 10 | 20 | 42.52 | 35 |
| ER20-SFS12-35 | ER20 | 12 | 20 | 42.52 | 35 |
| ER25-SFS03-35 | ER25 | 3 | 25 | 43 | 35 |
| ER25-SFS04-35 | ER25 | 4 | 25 | 43 | 35 |
| ER25-SFS05-35 | ER25 | 5 | 25 | 43 | 35 |
| ER25-SFS06-35 | ER25 | 6 | 25 | 43 | 35 |
| ER25-SFS08-35 | ER25 | 8 | 25 | 43 | 35 |
| ER25-SFS10-35 | ER25 | 10 | 25 | 43 | 35 |
| ER25-SFS12-35 | ER25 | 12 | 25 | 43 | 35 |
| ER25-SFS14-35 | ER25 | 14 | 25 | 43 | 35 |
| ER25-SFS16-35 | ER25 | 16 | 25 | 43 | 35 |
| ER32-SFS03-35 | ER32 | 3 | 32 | 44 | 35 |
| ER32-SFS04-35 | ER32 | 4 | 32 | 44 | 35 |
| ER32-SFS05-35 | ER32 | 5 | 32 | 35 | |
| ER32-SFS06-35 | ER32 | 6 | 32 | 44 | 35 |
| ER32-SFS08-35 | ER32 | 8 | 32 | 44 | 35 |
| ER32-SFS10-35 | ER32 | 10 | 32 | 44 | 35 |
| ER32-SFS12-35 | ER32 | 12 | 32 | 44 | 35 |
| ER32-SFS14-35 | ER32 | 14 | 32 | 44 | 35 |
| ER32-SFS16-35 | ER32 | 16 | 32 | 44 | 35 |
| ER32-SFS18-35 | ER32 | 18 | 32 | 44 | 35 |
| ER32-SFS20-35 | ER32 | 20 | 32 | 44 | 35 |
高精度と精度: シュリンクフィットコレットは、ワークピースの保持に優れた精度と精度を提供し、加工作業中に確実かつ正確に配置されるようにします。
繰り返し性: シュリンクフィットコレットは、一貫した再現可能なクランプ力を提供します。これは、高品質の仕上げと公差を維持するために不可欠です。
汎用性: これらのコレットは、さまざまなワークサイズと形状に対応できるため、さまざまな機械加工用途に用途の広いツールになります。
高いクランプ力: シュリンクフィットコレットは高いクランプ力を発揮する可能性があり、重い負荷の下でも、加工中にワークピースがしっかりと保持されたままになります。
最小限のランアウト: シュリンクフィットコレットは通常、最小限のランアウトを示します。これは、正確で正確な加工結果を達成するために重要です。
