HSK = T外部およびカットオフ用のターニングツール

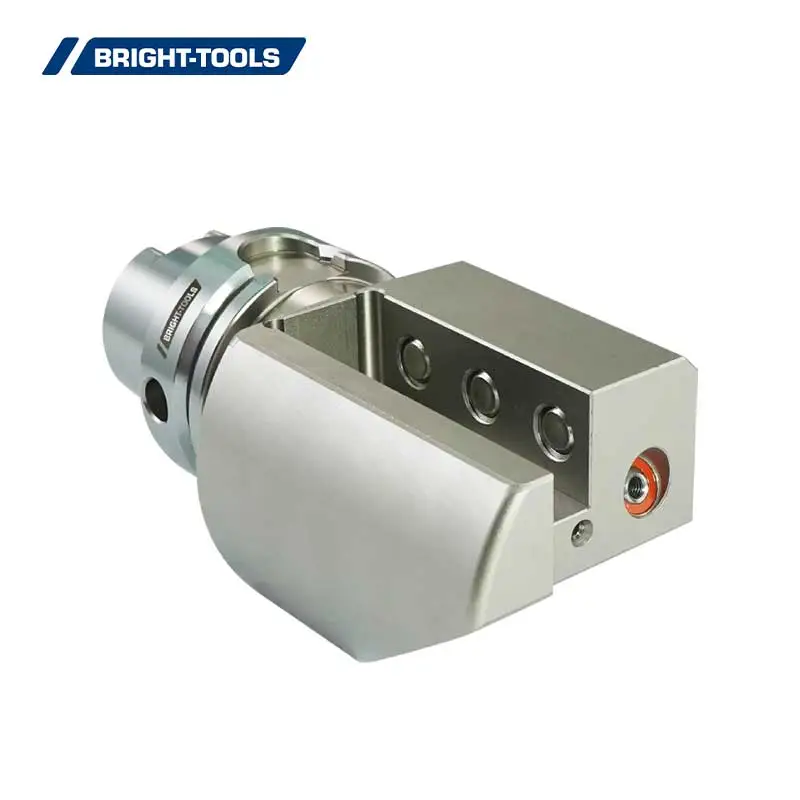

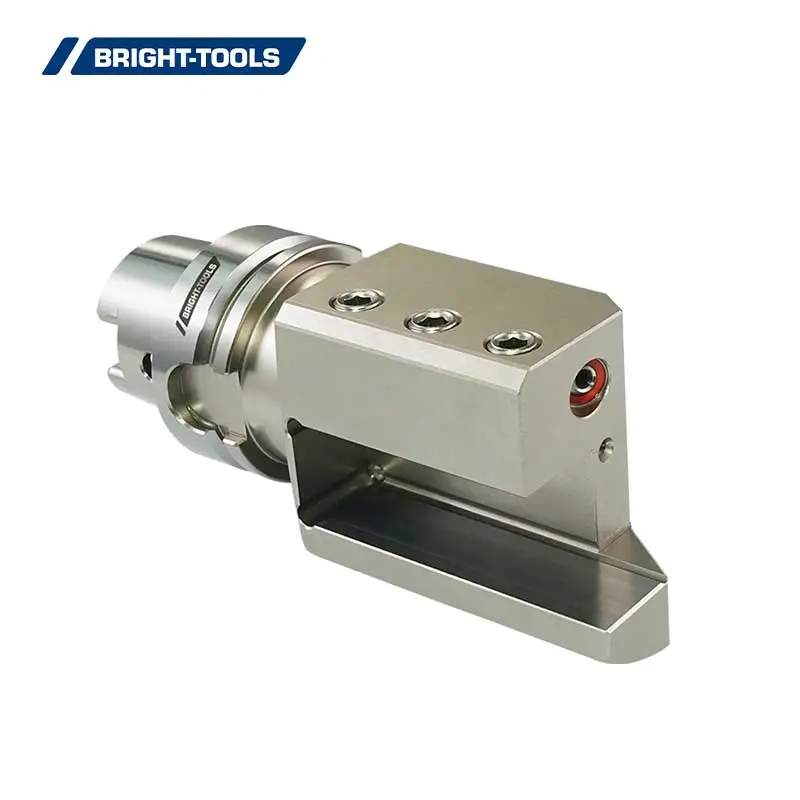

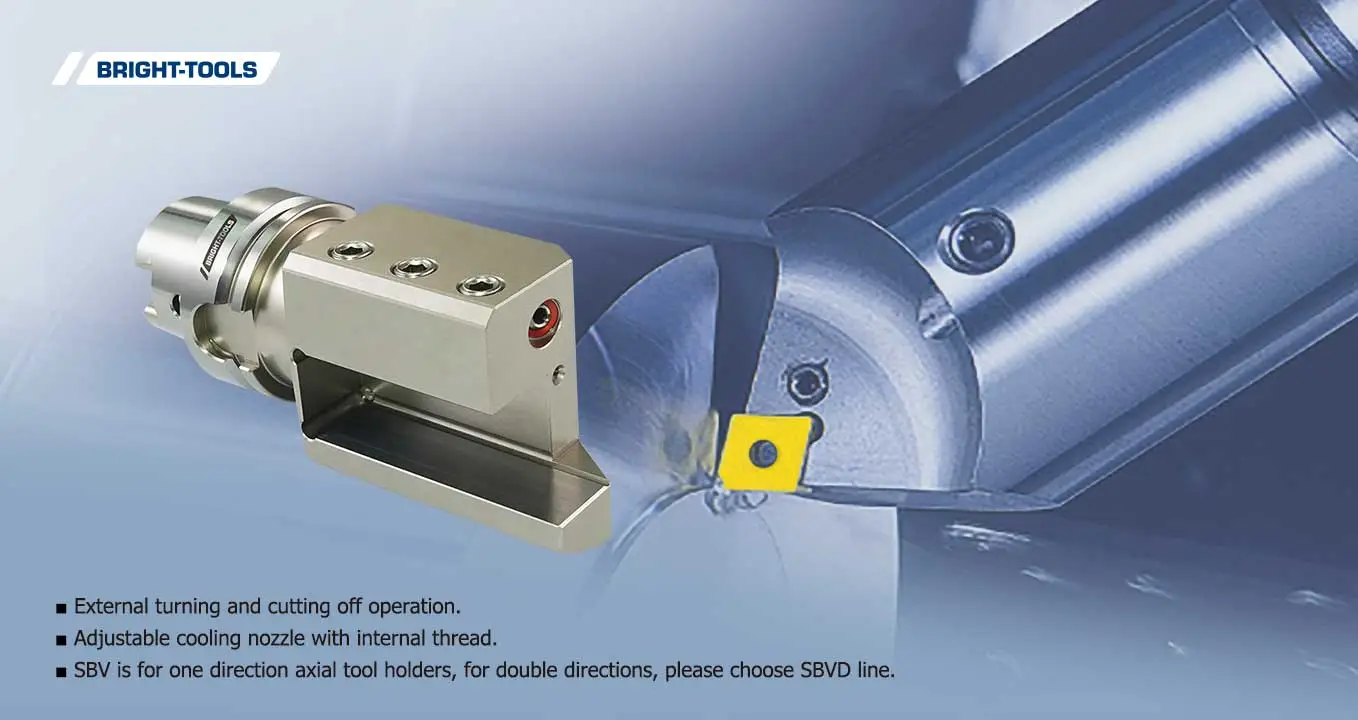

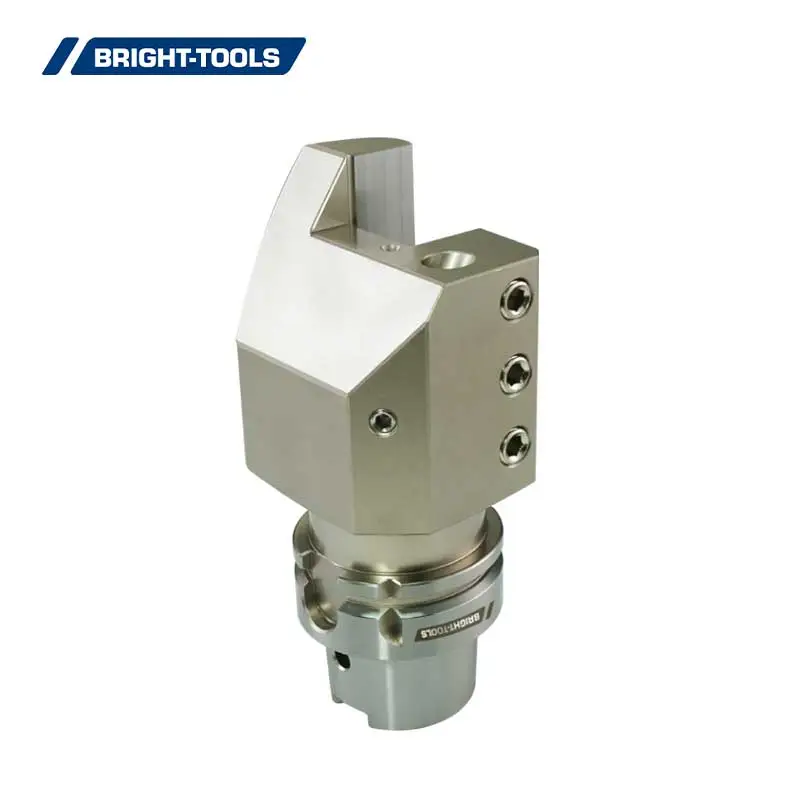

SBVアキシャルスクエアシャンクツールホルダーは、外部の回転および切断操作用であり、内部スレッドを備えた調整可能な冷却ノズルを備えています。 そのサポートデザインのために、それは高い剛性を持っています。 SBVは、2方向の1方向アキシャルツールホルダー用です。SBVDラインを選択してください。
サイズ | L | L1 | L2 | B1 | B2 | B3 | H1 | H2 | H3 | G | Kg |
HSK50T-SBV2020R-105 | 105 | 60 | 15 | 20 | 25 | 43.5 | 25 | 25 | 5 | M10 | 2 |
HSK50T-SBV2020L-105 | 105 | 60 | 15 | 20 | 25 | 43.5 | 25 | 25 | 5 | M10 | 2 |
HSK63T-SBV2020R-105 | 105 | 60 | 15 | 20 | 32 | 43.5 | 33 | 32 | 13 | M10 | 2.7 |
HSK63T-SBV2020L-105 | 105 | 60 | 15 | 20 | 32 | 43.5 | 33 | 32 | 13 | M10 | 2.7 |
HSK63T-SBV2525R-115 | 115 | 70 | 20 | 25 | 32 | 45 | 30 | 30 | 5 | M12 | 2.9 |
HSK63T-SBV2525L-115 | 115 | 70 | 20 | 25 | 32 | 45 | 30 | 30 | 5 | M12 | 2.9 |
HSK100T-SBV2525R-160 | 160 | 110 | 20 | 25 | 37 | 59 | 48 | 43 | 23 | M12 | 8.5 |
HSK100T-SBV2525L-160 | 160 | 110 | 20 | 25 | 37 | 59 | 48 | 43 | 23 | M12 | 8.5 |
HSK100T-SBV3232R-160 | 160 | 110 | 20 | 32 | 40 | 68.5 | 45 | 43 | 15 | M14 | 9 |
HSK100T-SBV3232L-160 | 160 | 110 | 20 | 32 | 40 | 68.5 | 45 | 43 | 15 | M14 | 9 |
