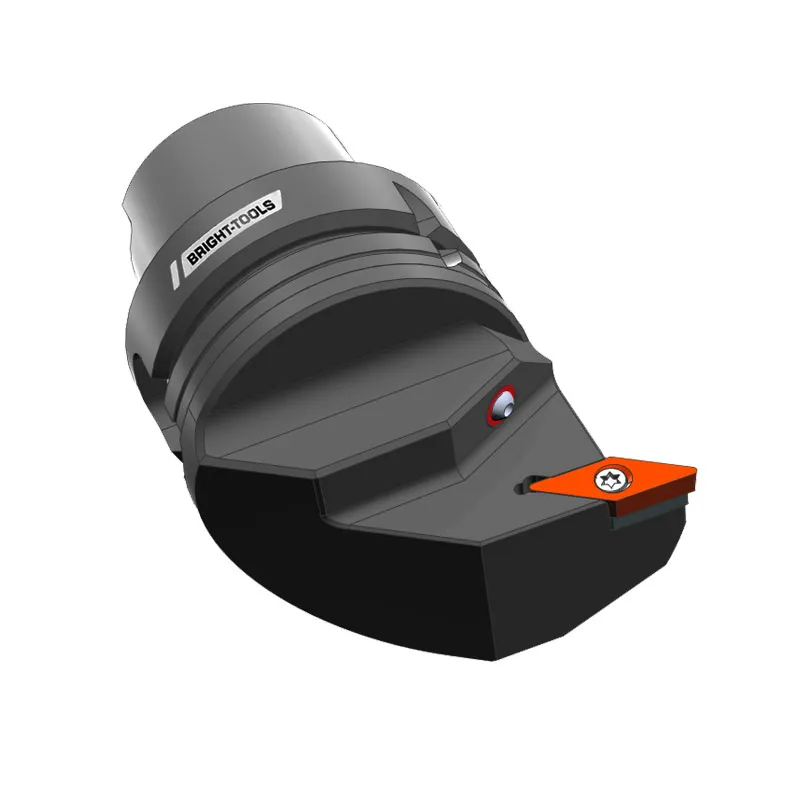

HSK-TターニングツールSVUBR | SVUBL | SVUCR | SVUCL 93 °/35 °
VBおよびVCスタイルのポジティブインサート用HSK63TおよびHSK100T内部回転ツールホルダー
ねじクランプ
VB .. 1604およびVC .. 1604インサートに適しています
挿入クランプシステム: S
形状コードを挿入: V
ツールの最先端の角度コード: U
挿入クリアランス角度: BまたはC
切断コードの方向: RおよびL
ツールの最先端の角度: 93 deg。
サイズ | F | D | L | L1 | 方向 | Nを挿入します。 |
HSK63T-SVJBR16-72-45 | 45 | 80 | 71,5 | - | R | VB .. 1604 .. |
HSK63T-SVJBL16-72-45 | 45 | 80 | 71,5 | - | L | VB .. 1604 .. |
HSK63T-SVJCR16-72-45 | 45 | 80 | 71,5 | - | R | VC .. 1604 .. |
HSK63T-SVJCL16-72-45 | 45 | 80 | 71,5 | - | L | VC .. 1604 .. |
HSK100T-SVJBR16-100-63 | 63 | 120 | 100 | - | R | VB .. 1604 .. |
HSK100T-SVJCR16-100-63 | 63 | 120 | 100 | - | L | VB .. 1604 .. |
HSK100T-SVJBR16-100-63 | 63 | 120 | 100 | - | R | VC .. 1604 .. |
HSK100T-SVJCR16-100-63 | 63 | 120 | 100 | - | L | VC .. 1604 .. |
