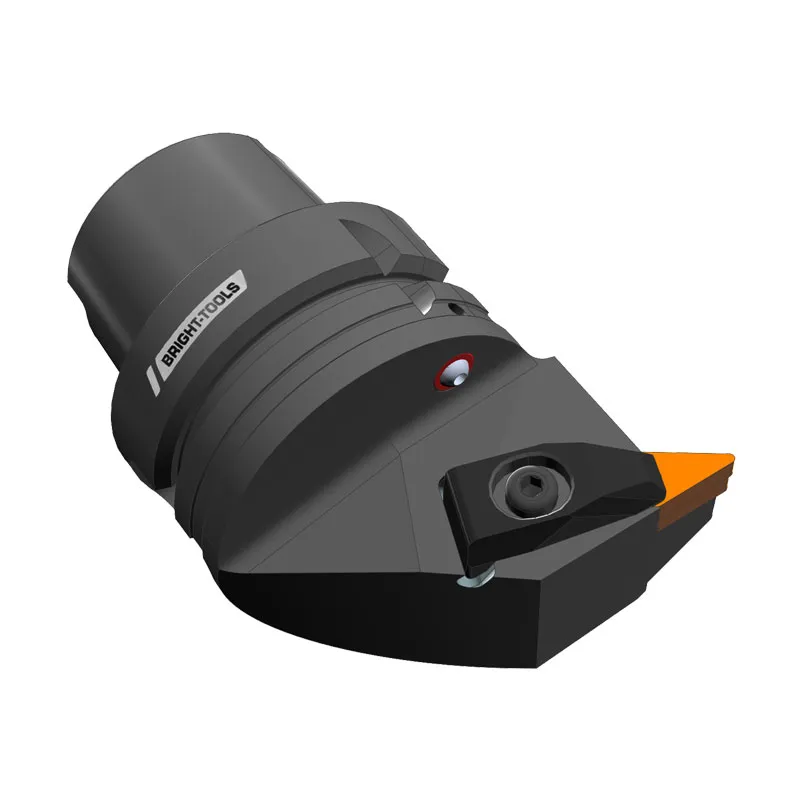

HSK-TターニングツールDDUNR | DDUNL 93 °/55 °
DNスタイルネガティブインサート用HSK63TおよびHSK100T内部回転ツールホルダー
センター穴付きクランプインサート
DNのために适した .. 1506インサート
挿入クランプシステム: D
挿入形状コード: D
ツールの最先端の角度コード: R
挿入クリアランス角度: N
切断コードの方向: RおよびL
ツールの最先端の角度: 93 deg。
サイズ | F | D | L | 方向 | Nを挿入します。 |
HSK63T-DDUNR15-70-45 | 45 | 80 | 70 | R | DN .. 1506 .. |
HSK63T-DDUNL15-70-45 | 45 | 80 | 70 | L | DN .. 1506 .. |
HSK100T-DDUNR15-100-63 | 63 | 120 | 100 | R | DN .. 1506 .. |
HSK100T-DDUNL15-100-63 | 63 | 120 | 100 | L | DN .. 1506 .. |
