HSK-Eシュリンクチャック、3 ° 、レギュラー、クーラント
3 ° スリムな鼻のある統合シュリンクフィットチャックは、壁の近くにアクセスし、干渉の問題を回避できます。 特定のワークピースの形状と加工条件に理想的なホルダーを選択できます。大径は頑丈な加工に適しており、小径はマイクロマシニングに適しています。
1、豊富なサイズの様々な。
2、太い根とスリムな鼻。
3、ヘビーデューティ加工とマイクロ加工の両方を適用しました。
4、クーラントチャンネル付き。

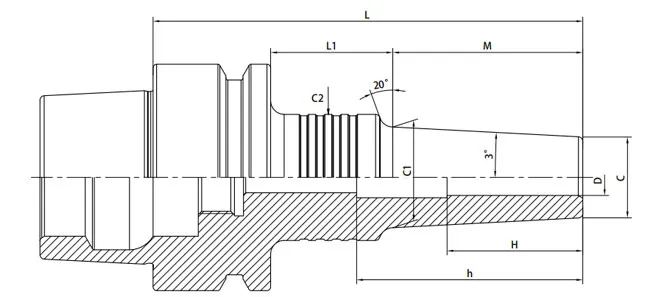

サイズ | D | C | L | M | L1 | C1 | C2 | H | H |
HSK50E-SFFB3-75-M22 | 3 | 9.5 | 75 | 22 | 27 | 11.8 | 25 | 9 | 61 |
HSK50E-SFFB4-75-M22 | 4 | 12 | 75 | 22 | 27 | 14.3 | 25 | 12 | 61 |
HSK50E-SFFB6-75-M22 | 6 | 14 | 75 | 22 | 27 | 16.3 | 32 | 18 | 60 |
HSK50E-SFFB8-75-M22 | 8 | 18 | 75 | 22 | 27 | 20.3 | 32 | 24 | 60 |
HSK50E-SFFB10-75-M22 | 10 | 22 | 75 | 22 | 27 | 24.3 | 32 | 30 | 60 |
HSK50E-SFFB12-75-M22 | 12 | 26 | 75 | 22 | 27 | 28.3 | 42 | 30 | 62 |
HSK50E-SFFB16-75-M22 | 16 | 32 | 75 | 22 | 27 | 34.3 | 42 | 62 |
