ATCアーム用DIN 69893アライメントツール
HSKA ATCアームアラインメントツールは、アームの位置を修正するために使用されます。アームを長期間使用すると、摩耗や変形の程度が異なり、ツールを効果的にクランプできません。ツールウェアハウスに保管されており、アラインメントツールはこの問題を解決するためにアームの位置を効果的に調整できます。

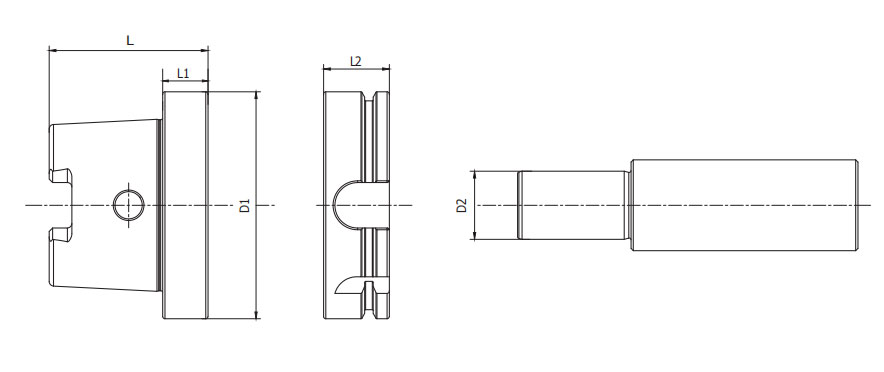

サイズ | D | D1 | D2 | L | L1 | L2 | L3 | M |
HSK50A-ATC-25D | - | 50 | 25 | 25 | 8 | 22 | 18 | M6 |
HSK63A-ATC-30D | - | 63 | 30 | 32 | 8 | 30 | 18 | M8 |
HSK80A-ATC-35D | - | 80 | 35 | 40 | 8 | 36 | 18 | M10 |
HSK100A-ATC-40D | - | 100 | 40 | 50 | 10 | 45 | 19 | M10 |
