C1C4Aアキシャル、クーラント
C1C4A軸流、クーラントは、軸方向切断操作用に設計された機械加工ツールの一種です。 クーラントシステムが組み込まれており、切削効率の向上と工具寿命の延長に役立ちます。 このツールは、穴あけやフライス加工など、ワークピースに沿った軸方向の動きを必要とする操作用に特別に設計されています。

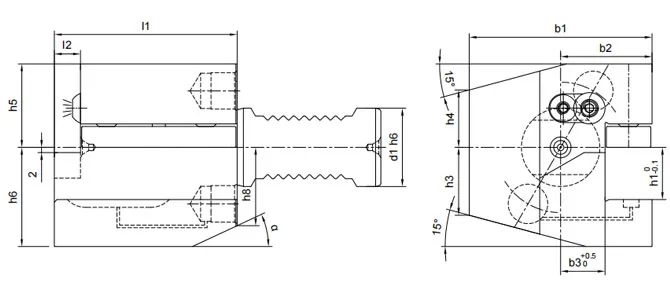

サイズ | B1 | B2 | B3 | L2 | H3 | H4 | H5 | H6 | H8 | Α |
C1C4A-161244 | 43 | 24 | 13 | 5 | 15 | 15 | 24 | 20 | 19 | 30 ° |
C1C4A-201655 | 52 | 27 | 13 | 7 | 19 | 19 | 25 | 30 | 23 | 30 ° |
C1C4A-252025 | 58 | 33 | 15 | 7 | 26 | 26 | 28 | 36 | 28 | 15 ° |
C1C4A-302070 | 70 | 35 | 17 | 10 | 26 | 22 | 32 | 38 | 30 | 25 ° |
C1C4A-402585 | 85 | 42.5 | 21 | 12.5 | 35 | 30 | 38 | 48 | 40 | 15 ° |
C1C4A-502585 | 90.5 | 48 | 26 | 12.5 | 42 | 35 | 44 | 48 | 43 | 30 ° |
